Penerangan Produk

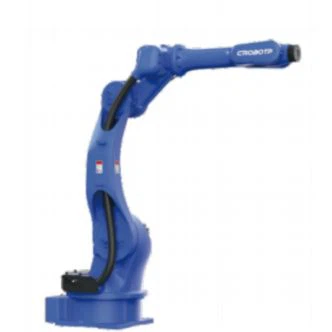

CRP-RA20-12-Robot Kimpalan Laser Serbaguna J menyepadukan badan robot yang teguh dan kabinet elektrik yang padat, dihantar bersama-suit perisian kimpalan laser prasepadu. Direka kejuruteraan untuk aplikasi serba boleh dalam kimpalan laser berketepatan tinggi, pemotongan laser industri dan pelapisan laser tahan haus, sistem ini menyampaikan automasi fleksibel untuk pemprosesan bahan yang kompleks.
Ciri-ciri Prestasi Robot
● Antara Muka Kimpalan Laser Khusus
Kawalan bersepadu bagi modulasi kuasa, suapan wayar, mula/henti lembut, pra-pelepasan/pereputan laser, pengesanan melekat wayar, pra-pengeluaran wayar dan pengisian semula wayar.
● Sistem Gerakan Kepersisan{0}}Tegar Tinggi
±0.02mm kebolehulangan dengan hampir-getaran sifar untuk pemprosesan laser yang stabil.
● Kawalan Suapan Wayar Dwi{0}}Mod
Penyegerakan motor servo/stepper terus untuk suapan ketepatan wayar 0.6-2.0mm.
● Loket Pengajaran Menegak
Pengaturcaraan 40% lebih pantas berbanding loket konvensional untuk CRP-RA15-12-J.
● Kabinet Elektrik Terbenam Padat
35% jejak lebih kecil membolehkan penyepaduan terus ke dalam hos laser.
● Satu-Palam & Main Fasa 220V
Input kuasa fasa tunggal-piawai untuk penggunaan pantas.
● Perlindungan UPS Gred-Perindustrian
Kurang daripada atau sama dengan kegagalan kuasa 5ms dengan pemulihan proses automatik selepas gangguan.
● Mengandungi
Entiti: CRP-RA20-12-J
Kabinet elektrik: G5A
Loket Pengajaran: Loket Pengajaran Menegak, panjang kabel 6 meter
Kotak operasi: 2 (dengan 5 - kabel meter)
Kabinet kawalan dan kabel sambung badan utama 5 meter
Drum dawai kimpalan dan pendirian
Dua paksi luaran pilihan
Parameter Teknikal Badan Robot
|
Model |
CRP-RA20-12-J |
|
|
Bilangan paksi gerakan |
6 |
|
|
Tamatkan beban |
12kg |
|
|
Jejari operasi |
2015mm |
|
|
Ketepatan kebolehulangan |
±0.08mm |
|
|
Sudut maksimum setiap paksi |
J1 |
Pemasangan tanah/terbalik -167 darjah ~167 darjah, pemasangan dinding -30 darjah ~30 darjah |
|
J2 |
-50 darjah ~170 darjah |
|
|
J3 |
-8 darjah ~155 darjah |
|
|
J4 |
-190 darjah ~190 darjah |
|
|
J5 |
-135 darjah ~135 darjah |
|
|
J6 |
-210 darjah ~210 darjah |
|
|
Kelajuan maksimum bersama |
J1 |
170 darjah / S |
|
J2 |
170 darjah / S |
|
|
J3 |
200 darjah / S |
|
|
J4 |
350 darjah / S |
|
|
J5 |
350 darjah / S |
|
|
J6 |
540 darjah / S |
|
|
Tork yang dibenarkan |
J4 |
40N.m |
|
J5 |
40N.m |
|
|
J6 |
13N.m |
|
|
Momen inersia yang dibenarkan |
J4 |
1.3kg.m² |
|
J5 |
1.3kg.m² |
|
|
J6 |
0.43kg.m² |
|
|
Pasang persekitaran |
Suhu 0~45 darjah, Kelembapan 20%~80%RH (tiada pemeluwapan) |
|
|
Antara muka badan |
16Pin |
|
|
Berat badan |
170kg |
|
|
Kaedah pemasangan |
Pemasangan formal, pemasangan terbalik, pemasangan sisi |
|
|
tahap IP |
Badan IP54, Pergelangan Tangan IP67 |
|
Rajah Antaramuka Pemasangan
