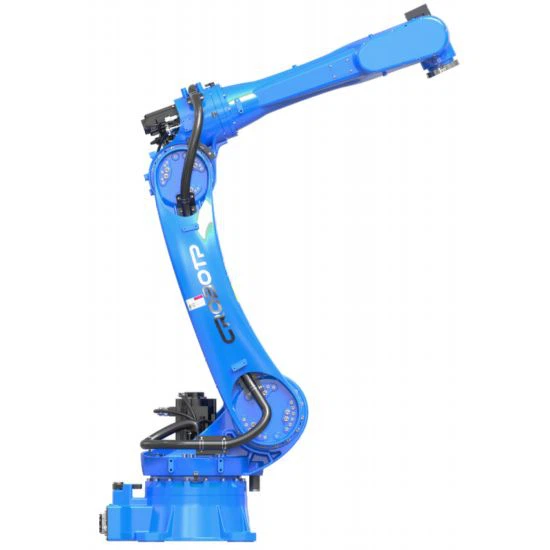

Robot Pengendalian 3 Paksi Kecil Crp

Robot Pengendalian 3 Paksi Kecil Crp

Butir-butir
Muatan maksimum: 7kg
Jarak jangkauan maksimum: 876mm
Darjah kebebasan: 3paksi
Pengkelasan produk
Mengendalikan Robot
Share to
Hantar pertanyaan
Description/kawalan
Parameter teknikal

Penerangan Produk



Robot Pengendalian 3 Paksi Kecil untuk Pengeluaran PCB

CRP-RA09A-07 (T3) ialah robot industri ringan dan padat yang direka untuk pengendalian beban kecil, menampilkan konfigurasi 3 paksi untuk pemuatan dan pemunggahan PCB yang cekap. Dengan operasi yang mudah, pengendalian pantas dan kos operasi yang rendah, ia menyediakan penyelesaian automasi praktikal untuk barisan pengeluaran PCB dan aplikasi lain yang memerlukan pemindahan bahan yang mudah dan cekap.





Kelebihan Robot Pengendalian 3 Paksi Kecil CRP



Robot Pengendalian 3 Paksi Kecil CRP direka untuk memenuhi keperluan praktikal pengendalian bahan automatik.

Paksi Bersambung Terus 2

Paksi kedua menggunakan struktur bersambung terus untuk meningkatkan ketepatan kedudukan secara berkesan semasa operasi pengendalian.

Sambungan Spline

Motor dan pengurang menggunakan sambungan spline untuk menyediakan sambungan mekanikal dan penghantaran kuasa yang lebih stabil.

Struktur Padat

Struktur padat dan volum yang kecil membantu mengurangkan jejak pemasangan robot, menjadikannya sesuai untuk aplikasi dengan ruang barisan pengeluaran yang terhad.

Ringan dan Cepat

Struktur robot yang ringan menyokong pergerakan pantas dan pengendalian yang cekap, menjadikannya sesuai untuk aplikasi pemindahan bahan yang berulang.





TeknikalParameter



Model

CRP-RA09A-07(T3)

Bentuk lengan

Berbilang sendi menegak

Darjah kebebasan

3 axis

Muatan maksimum

7kg

Perjalanan maksimum

Paksi 1

-135 darjah ~100 darjah

Paksi 2

-62 darjah ~180 darjah

Paksi 3

-125 darjah ~125 darjah

Kelajuan maksimum

Paksi1

297.5 darjah /S

Paksi 2

426.5 darjah /S

Paksi 3

450 darjah / S

Tork yang dibenarkan

Paksi 3

6.2N.m

Momen inersia yang dibenarkan

Paksi 3

0.38kg· m²

Ketepatan kedudukan berulang

±0.03mm

Jarak jangkauan maksimum

876mm

Berat badan robot

37kg

Mod pemasangan

Pemasangan terbalik

Tahap bunyi bising

75dB(A)

Antara muka badan

IO terpelihara

19Pin

Gas terpelihara

2*φ6mm

Persekitaran pemasangan

Suhu persekitaran

0~45 darjah

Kelembapan relatif

20%~80%RH(tiada pemeluwapan)

Getaran

Di bawah 0.5G

Lain-lain

Pemasangan robot mestilah jauh dari: cecair atau gas yang mudah terbakar atau menghakis, sumber gangguan elektrik

tahap IP

Badan IP54, Pergelangan Tangan IP67

Ciri-ciri kelebihan

Struktur padat, kelajuan tinggi, ketepatan tinggi, kebolehluasan tinggi dan operasi mudah

Permohonan Mesin khas pengangkutan RCB

Konfigurasi kabinet elektrik

G11





Gambar rajah



Rajah Antaramuka Pemasangan

1



2



Rajah Julat Pergerakan






Aplikasi Biasa Robot Pengendalian 3 Paksi Kecil CRP



Robot itu boleh digunakan pada pelbagai proses pengendalian automatik merentasi persekitaran pembuatan.

Pemuatan dan Pemunggahan PCB

Mengautomasikan pemuatan dan pemunggahan PCB antara peralatan pengeluaran, membantu mengurangkan pemindahan bahan manual dalam barisan pembuatan PCB.

01

Memunggah dan Memunggah Mesin

Memindahkan bahan kerja kecil antara mesin, penghantar atau stesen pemprosesan untuk operasi pemuatan dan pemunggahan automatik.

02

Pilih dan Letakkan Bahagian Kecil

Mengendalikan komponen ringan dan bahan kerja kecil dalam proses pilih dan letak berulang di mana peralatan padat dan pergerakan pantas diperlukan.

03

Pemindahan Bahan Talian Pemasangan

Menggerakkan komponen antara stesen yang berbeza pada barisan pemasangan automatik, menyokong pemindahan bahan yang berterusan dan berulang.

04

Automasi Pembuatan Elektronik

Boleh disepadukan ke dalam proses pengendalian automatik untuk komponen elektronik dan produk ringan lain di mana ruang pemasangan adalah terhad.

05





Sesuaikan Robot Pengendalian 3 Paksi Kecil CRP untuk Projek Anda



Kami boleh melaraskan konfigurasi utama agar lebih sepadan dengan keadaan pemasangan, keperluan kawalan dan spesifikasi projek anda.

Panjang Kabel Sambungan

Kabel sambungan luaran standard ialah 5 m, dengan pilihan 8 m, 10 m dan 15 m tersedia. Panjang kabel tersuai juga boleh disediakan untuk susun atur peralatan yang berbeza.

Kuasa Transformer

Pengubah terbina dalam tersedia dalam konfigurasi 3000W, 5000W dan 8000W. Spesifikasi transformer lain boleh disediakan atas permintaan.

Ajar Loket

Pilih antara Model E dan Model C mengajar loket mengikut operasi robot pilihan anda dan konfigurasi pengaturcaraan.

Ajar Panjang Kabel Loket

Kabel loket Teach tersedia dalam 6 m, 8 m, 10 m, 12 m dan 15 m panjang. Panjang kabel lain boleh disesuaikan mengikut keperluan pemasangan anda.

Antaramuka Sistem

Sistem ini boleh dibekalkan dengan antara muka bahasa Inggeris menggunakan label skrin CRP. Label antara muka bahasa Inggeris alternatif juga tersedia untuk projek dengan keperluan antara muka khusus.

Warna Robot

Pilihan warna standard termasuk biru, kelabu telekomunikasi, merah, kuning ASD, FLK kuning, putih isyarat, kertas rumput dan kelabu muda. Warna lain juga boleh disesuaikan, dengan masa utama 45 hari.

Bina Robot Tersuai Anda





Mengapa Memilih CRP sebagai Pengeluar Robot Perindustrian Anda?



CRP menggabungkan kepakaran R&D robotik, pembuatan dan teknikal untuk menyokong projek automasi industri.

Pengalaman Industri Lama

CRP telah membangunkan sistem kawalan robot sejak tahun 2007 dan menubuhkan syarikat robotiknya pada tahun 2012. Pangkalan robot industrinya lebih 35,000 m² meliputi R&D dan pengeluaran robot industri, pengawal, sistem pemacu dan kawalan serta komponen teras lain.

Kepakaran Teknikal Terbukti

CRP mempunyai lebih daripada 400 hak harta intelek yang dibenarkan, termasuk lebih 40 paten ciptaan. Keupayaan teknikalnya meliputi kawalan robot, sistem pemacu, penderiaan pintar, dan pembangunan robot industri yang lengkap.

Pengurusan Pengeluaran dan Kualiti Terkawal

CRP menguruskan proses pengeluaran utama untuk robot industri dan komponen teras dalam sistem pembuatannya. Pendekatan bersepadu ini menyokong ketekalan merentas pemasangan robot, penyepaduan komponen, ujian dan penghantaran akhir.

Pengalaman Global Ditubuhkan

CRP telah berkhidmat kepada lebih 500 pelanggan di seluruh dunia, dengan robotnya dieksport ke Asia Tenggara, India, Pakistan, Turki, Eropah dan Amerika Latin. Robot industrinya digunakan merentasi pengendalian, kimpalan, palletizing, penyemburan, penggilapan dan aplikasi pengisaran.





Sokongan Perkhidmatan Komprehensif daripada CRP untuk Projek Robot Anda



CRP menyediakan sokongan teknikal dan perkhidmatan daripada pemasangan dan latihan robot melalui penyelenggaraan selepas jualan jangka panjang.

Sokongan Teknikal Di Tapak

CRP menyediakan bantuan di tapak apabila sokongan teknikal diperlukan semasa penggunaan robot.

Sokongan di tapak termasuk:

• Pemeriksaan robot di tapak

• Panduan pemasangan

• Sokongan pentauliahan

• Penyelesaian masalah teknikal

• Bantuan teknikal di tapak

Perkhidmatan Latihan Robot

CRP menyediakan latihan berdasarkan aplikasi robot pelanggan dan keperluan operasi.

Latihan termasuk:

• Latihan produk robot

• Latihan pengendalian robot

• Latihan pengaturcaraan

• Latihan penyelenggaraan

• Sokongan latihan di tapak

Perkhidmatan Selepas Jualan Jangka Panjang

CRP menyediakan sokongan berterusan selepas robot dihantar dan beroperasi.

Sokongan selepas jualan termasuk:

• Waranti robot 2 tahun

• Membaiki sokongan sehingga 5 tahun selepas produk dihentikan

• Sokongan penggantian sehingga 10 tahun

• Ketersediaan alat ganti



Bincangkan Projek Anda





Soalan Lazim



S: Apakah aplikasi utama Crp Small 3-Axis Handling Robot (CRP-RA09A-07 (T3))?

J: CRP-RA09A-07 (T3) direka terutamanya untuk aplikasi pengeluaran dalam industri PCB, khususnya untuk memuatkan dan memunggah bahan. Ia memenuhi permintaan industri untuk pengendalian bahan yang cekap dan tepat, menjadikannya pilihan ideal untuk pengeluar PCB yang ingin meningkatkan keupayaan automasi mereka.

S: Bagaimanakah robot ini memastikan operasi berketepatan tinggi?

A: Paksi kedua robot menggunakan struktur sambungan terus, yang secara berkesan mengurangkan ralat penghantaran dan meningkatkan ketepatan operasi dengan ketara. Tambahan pula, motor dan pengurang menggunakan sambungan spline untuk penghantaran kuasa yang lebih stabil, seterusnya memastikan ketepatan robot semasa pengendalian.

S: Bagaimanakah prestasi CRP-RA09A-07 (T3) dalam ruang terkurung?

J: CRP-RA09A-07 (T3) menampilkan struktur tersuai yang berkesan mengelakkan gangguan dengan peralatan sekeliling. Saiznya yang padat membolehkan operasi yang fleksibel walaupun dalam ruang terkurung, dengan sempurna memenuhi persekitaran pengeluaran terhad ruang industri PCB.

S: Apakah kelebihan kos robot ini berbanding produk lain yang serupa?

J: CRP-RA09A-07 (T3) ialah robot yang ringan dan kos rendah. Ia memudahkan proses permohonan dan menghapuskan fungsi dan struktur kompleks yang tidak perlu. Sambil memastikan operasi berkelajuan tinggi dan berketepatan tinggi, ia secara berkesan mengurangkan kos produk dan menawarkan pelanggan nilai yang lebih baik untuk wang.

S: Bagaimanakah ciri "ringan dan kelajuan tinggi" robot memberi manfaat kepada pengeluaran sebenar?

J: Reka bentuk yang ringan menjadikan CRP-RA09A-07 (T3) lebih fleksibel, membolehkan pecutan dan nyahpecutan yang lebih pantas, membolehkan pengendalian pantas. Kelajuan tingginya dengan ketara mengurangkan masa yang diperlukan untuk memuatkan dan memunggah PCB, meningkatkan daya pemprosesan bahan seunit masa dan meningkatkan kecekapan pengeluaran dengan ketara dalam industri PCB.
